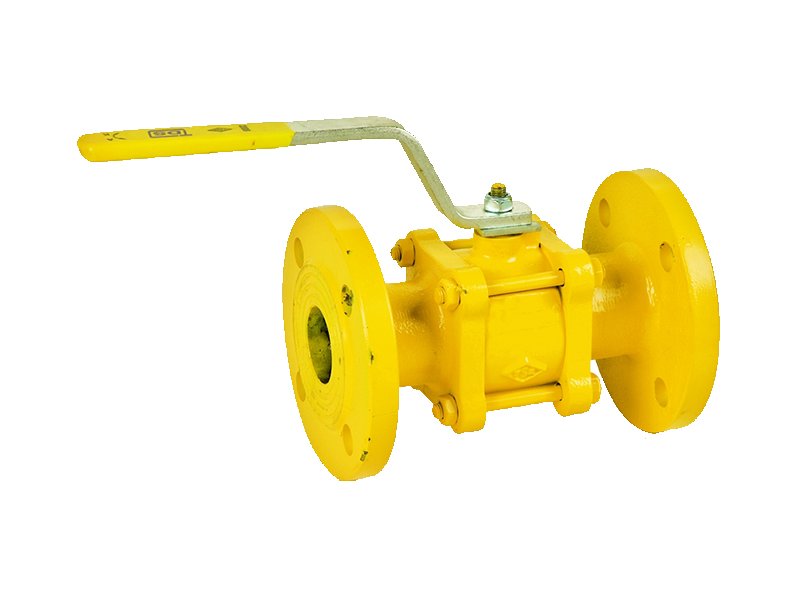

TGV-30 Doğalgaz Tam Geçişli Küresel Vana

 Küresel vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı pozisyona geçilir. Küresel vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.

Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.

Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.

Ayvaz TGV-30 Üç Parçalı Tam Geçişli Küresel Vanalar, yanıcı gazlarda, LNG, LPG ve doğalgaz hatlarında kullanılmak için tasarlanmış vanalardır. Bu tür vanalar, açma-kapama ve akış kontrolü sağlayan önemli kontrol elemanlarıdır. Yapıları ve akışkan geçiş şekli nedeniyle küresel vanalar en az basınç kaybına sahip vanalardır. Özellikle Ayvaz TGV-30 Üç Parçalı Tam Geçişli Küresel Vanalar ile aynı çaptaki boruda oluşan basınç kaybına “eşdeğer bir basınç kaybı” sağlanır.

ISO 5211’e uygun üst flanşı mevcut olup, aktüatör takımına uygundur.

Malzeme Yapısı:
Gövde: GGG 40.3 Sfero Döküm
Küre: 1.4301 Paslanmaz Çelik

Bağlantı:
Flanşlı

Maks. Çalışma Sıcaklığı:
200 ºC

Maks. Çalışma Basıncı:
40 bar

Nominal Çap:
DN40 (1 1/2”) – DN125 (5”)

Uygulamalar:
-Doğalgaz hatları
-LNG ve LPG hatları
